Multifunktionale Prüftabelle für Schablonen, Prüfgeräte für Schablonen auf industriellen PCBs

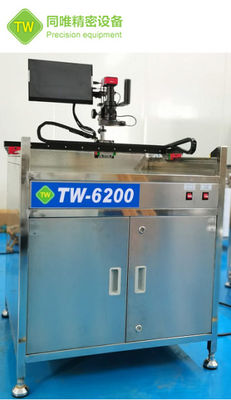

Manuelle multifunktionale Schablone Fertigschablone Schablone Film Negativ Elektronische Materialprüfgeräte TW-6200

Besonderheiten:

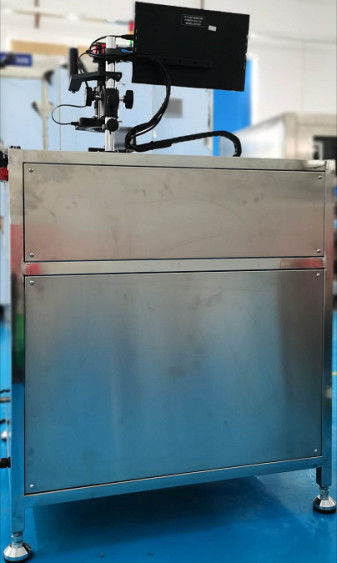

Der TW-6200-Schabloneinspektionstisch ist eine kostengünstige Ausrüstung zur Inspektion von Schablonen, die mit einer hochauflösenden Industriekamera ausgestattet ist, kombiniert mit einem flachen schattenlosen Lichtquelle-System,die Echtzeitübertragung des Aufnahmebildes an den Monitor zur Identifizierung, die Schwierigkeit der Inspektion verringern, die Genauigkeit und Effizienz der Inspektion verbessern.

Nachweisbereich:

Höchstdetektionsbereich 750 mm * 750 mm

Starke Universalität:

geeignet für die Prüfung von Stahlmaschen, Drahtmaschen und PCBA-Boards

Einfach zu bedienen:

Manuelle Echtzeitdetektion, einfach und praktisch

Zusammensetzung der Maschine:

Industrie-Kamera und Echtzeitbildschirm

Eine wichtige Komponente des Geräts, die eine für die Bildgebung und die andere für die Echtzeitbilddarstellung verantwortlich ist

Lichtquellensystem:

Die Kombination der oberen kreisförmigen Lichtquelle und der unteren schattenlosen Lichtquelle sorgt für eine klarere Darstellung der Erkennungswerte

Bauteile:

1. Hochpräzisionsleitbahn- und Schiebereglerkomponenten für einen einfacheren und reibungsloseren Betrieb;

2. Spiegelgehärtetes Glas;

3- Edelstahlrahmen, rostfest, robust und langlebig;

4Die Strukturkomponenten sind schwarz anodiert, was insgesamt schön und leicht ist.

Betriebsanweisung:

Vorbereitung auf den Start

1. Bestätigen Sie, ob die Eingangsspannung korrekt ist

2. Bestätigen Sie, ob der Stecker in der elektrischen Box gesichert ist

3. Bestätigen Sie, dass die Verbindung zwischen Kamera und Bildschirm korrekt ist

4. Starten und Debugging des Bildschirms

Schalten Sie den Hauptstromschalter und den Bildschirmschalter ein

5. Installation und Verwendung der Maus

6Anpassung und Nutzung des Bildschirms

Wenn der Bildschirm eingeschaltet ist und die Maus angeschlossen ist, klicken Sie mit der rechten Maustaste auf das Bild, das im folgenden Bild rechts angezeigt wird

Betriebsschritte:

1. Schalten Sie den Strom an und drücken Sie die Schaltfläche [Power] unten rechts auf der Arbeitsbank

2. Das zu prüfende Stahlnetz horizontal auf den [Prüftisch] legen

3- Einstellen Sie die Helligkeit und den Objektivfokus des oberen Rundlichts.

4. Halten Sie die Armlehne fest und steuern Sie die Richtung der XY-Achse, um die Linse mit jeder zu ermittelnden Position auszurichten.

5. Beobachten Sie die Echtzeit-Display-Bildschirm für manuelle Urteil

Vorsichtsmaßnahmen:

1Bei der Installation der Prüfplattform ist es notwendig, die Höhe einzustellen und die Fußbecher fest zu befestigen.

2. Legen Sie keine Trümmer auf die Führungsschiene und die Arbeitsbank und halten Sie sie im Zeitplan

3Die Leitbahnen sollten regelmäßig geschmiert werden.

4Die Maschine sollte nach den Vorschriften geerdet werden.

5Die Linse und der Bildschirm sind präzise Instrumente mit geringer Bewegungssteuerungskraft.

Produktparameter:
